QTA, USCA e Chaves de Transferência para Geradores em São Paulo

O gerador pode estar em perfeito estado e, mesmo assim, não entrar quando a energia cai. Quem comanda essa troca é o conjunto QTA (quadro de transferência automática), USCA (unidade de supervisão) e chave de transferência. A Power Tech Geradores vende, instala e faz a manutenção de todo esse sistema, incluindo chaves manuais, contatoras e motorizadas.

Pedir orçamento pelo WhatsApp

Em resumo: a USCA é o “cérebro” que liga o gerador; a chave de transferência é o “interruptor” que troca a energia da rua pela do gerador; o QTA é o painel onde essa troca acontece. Se o gerador funciona, mas o prédio fica no escuro, o problema costuma estar nesse conjunto.

QTA

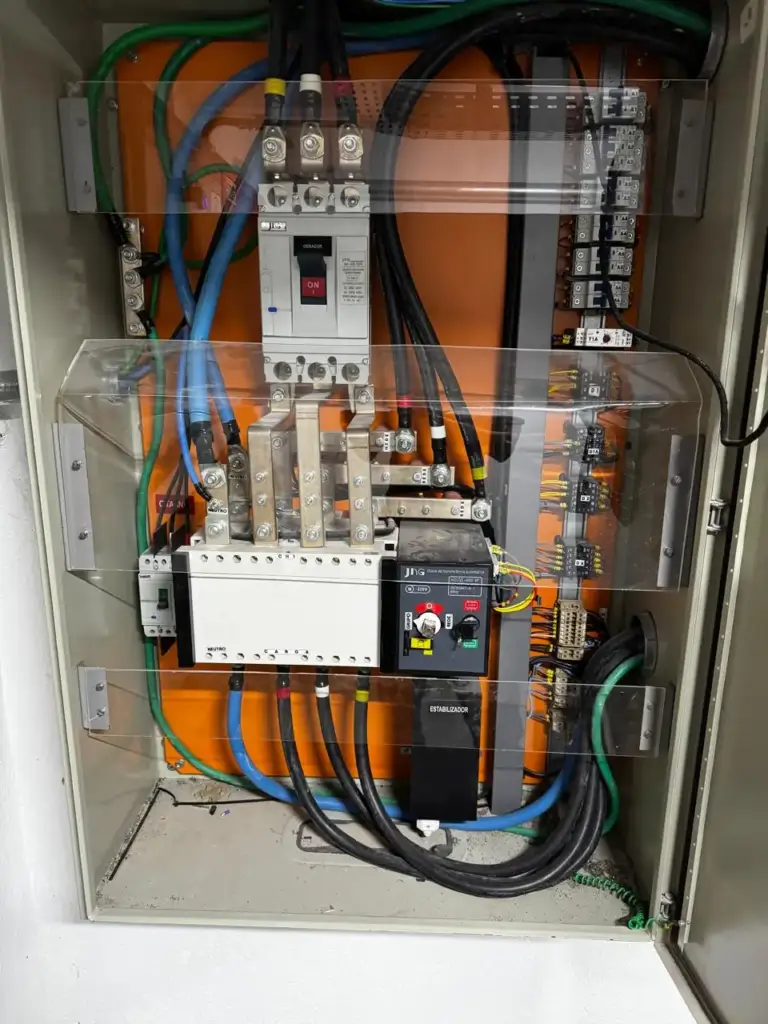

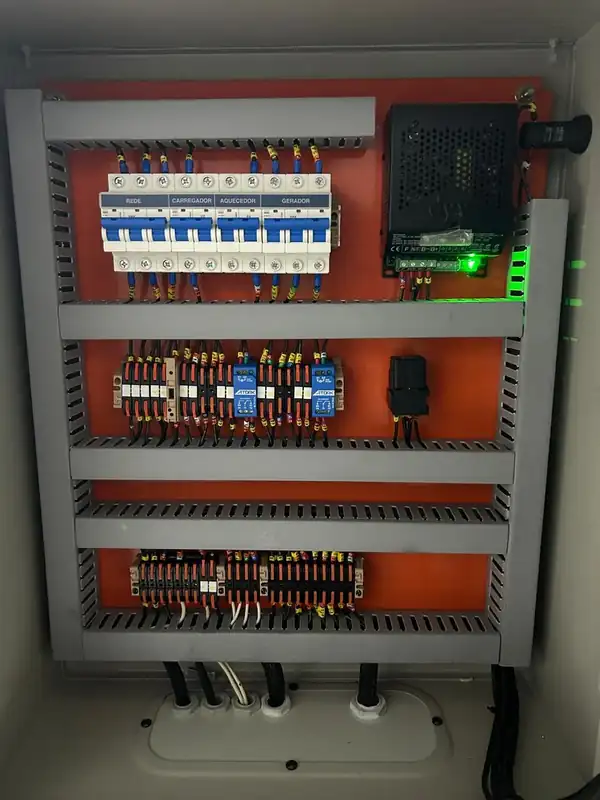

O que é QTA no gerador (quadro de transferência automática)?

O QTA é o painel elétrico que transfere automaticamente a alimentação da rede da concessionária para o gerador quando há falta de energia, e devolve a carga para a rede quando ela volta.

Dentro do QTA ficam:

  • a chave de transferência (contatora ou motorizada), que faz a manobra física da carga;
  • os intertravamentos, que impedem que a rede e o gerador sejam ligados ao mesmo tempo;
  • os circuitos de comando, ligados à USCA.

Transição aberta × transição fechada

  • Transição aberta: a carga fica alguns instantes sem energia na troca entre a rede e o gerador. É o tipo mais comum em condomínios e comércio.
  • Transição fechada: no retorno da energia e nos testes programados, a rede e o gerador ficam em paralelo por uma fração de segundo, e a carga volta para a rede sem piscar. Na queda de energia, porém, sempre há alguns segundos sem energia até o gerador assumir. Exige USCA com sincronismo, proteções específicas e aprovação da concessionária.

Como funciona o quadro de transferência automática, passo a passo

  1. Monitoramento: o sistema acompanha continuamente a tensão e a frequência da rede.
  2. Falha detectada: quando a energia cai ou fica fora dos limites, e depois de um curto tempo de confirmação (para o gerador não partir a cada piscada da rede), é enviado o comando de partida.
  3. Partida e estabilização: o motor dá partida e aguarda tensão e frequência estáveis.
  4. Transferência para o gerador: a chave de transferência desliga a rede e conecta a carga ao gerador. Em sistemas de emergência bem ajustados, o tempo total desde a queda costuma ficar em torno de 10 a 20 segundos, conforme os tempos ajustados na USCA.
  5. Retorno da rede: quando a energia volta, o sistema aguarda um tempo de confirmação para garantir que ela está estável.
  6. Retransferência: a carga volta para a rede.
  7. Arrefecimento: o gerador continua funcionando sem carga por alguns minutos para resfriar e depois desliga, pronto para a próxima falha.

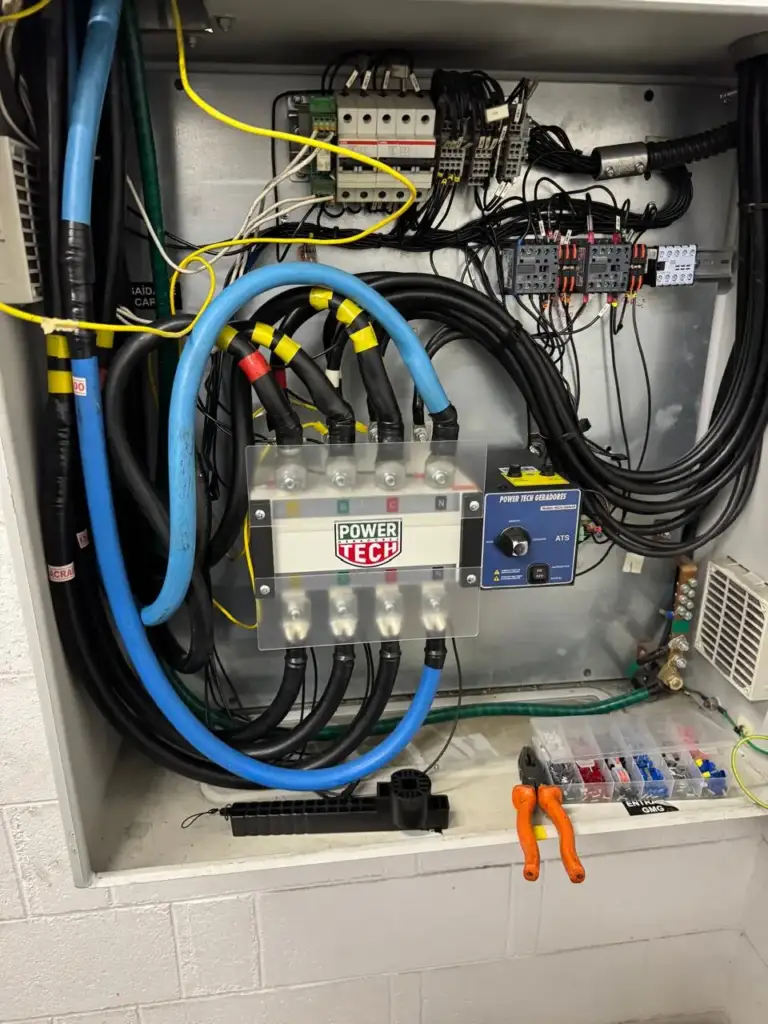

Chaves de transferência

Chaves de transferência para gerador: manual, contatora e motorizada

A chave de transferência (também chamada de chave reversora ou chave comutadora) é o dispositivo que conecta a carga ou à rede ou ao gerador, nunca aos dois ao mesmo tempo. Ela pode ser manual, quando alguém faz a troca, ou automática, quando é acionada pelo QTA e pela USCA. Nas automáticas, os dois tipos mais usados em geradores são a chave contatora e a chave motorizada.

Manual

Chave de transferência manual para gerador

Na chave de transferência manual (ou quadro de transferência manual, QTM), a troca entre a rede e o gerador é feita por uma pessoa, girando ou acionando a chave. A própria construção da chave impede que a rede e o gerador fiquem ligados ao mesmo tempo.

  • Vantagens: simples, robusta e de menor custo.
  • Indicada para: geradores com partida manual, cargas que podem esperar alguns minutos sem energia, pequenos comércios e como chave de by-pass para manutenção de sistemas automáticos.
  • Limitação: depende de alguém no local para dar a partida no gerador e fazer a troca.

Vendemos e instalamos chaves manuais monofásicas e trifásicas. Quando o cliente quiser, automatizamos depois o mesmo gerador com QTA e USCA, desde que o motor tenha partida elétrica e os sensores necessários (ou que eles possam ser instalados).

Automática

Chave de transferência contatora

Usa dois contatores, um do lado da rede e outro do lado do gerador, com intertravamento elétrico e mecânico entre eles. O intertravamento é uma questão de segurança: sem ele, o gerador pode energizar a rede da rua e colocar em risco os eletricistas da concessionária. Por isso não recomendamos ligações improvisadas.

  • Vantagens: comando simples, manobra rápida e custo menor que a motorizada.
  • Indicada para: geradores de pequeno e médio porte, como condomínios, padarias, mercados e comércio em geral.
  • Pontos de atenção: desgaste dos contatos, bobina queimada, intertravamento mecânico e aquecimento das conexões.

Automática

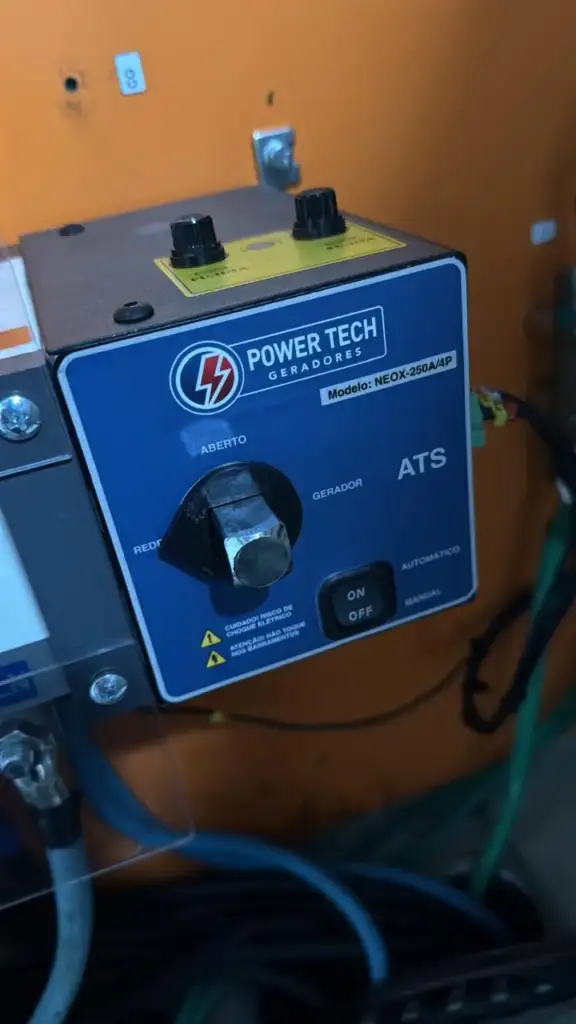

Chave de transferência motorizada

Usa disjuntores motorizados ou uma chave comutadora motorizada: um motor elétrico faz a manobra de abertura e fechamento.

  • Vantagens: suporta correntes elevadas, mantém a posição sem precisar de bobina energizada e, no caso dos disjuntores, já incorpora proteção contra sobrecarga e curto-circuito.
  • Indicada para: geradores de grande porte e cargas maiores, como shoppings, grandes supermercados e prédios comerciais.
  • Pontos de atenção: mecanismo e motor de acionamento, contatos, disparadores e sinalização de posição.

Manual, contatora ou motorizada: qual escolher?

Chave manual Chave contatora Chave motorizada
Acionamento Por uma pessoa Automático (bobina) Automático (motor)
Tempo sem energia na falta da rede Minutos (depende de alguém no local) Segundos Segundos
Porte típico Pequeno e médio Pequeno e médio Médio e grande
Corrente Baixa a média Baixa a média Média a muito alta
Proteção incorporada Em geral, não (há modelos com disjuntores intertravados) Não (exige proteção à parte) Sim, quando usa disjuntores motorizados
Custo Menor Intermediário Maior

A escolha depende da corrente da carga, da tensão, do número de polos (2, 3 ou 4, conforme o sistema, o esquema de aterramento e o neutro) e, nas automáticas, do modelo de USCA que vai comandar a chave. Fazemos esse dimensionamento antes de indicar a chave.

USCA

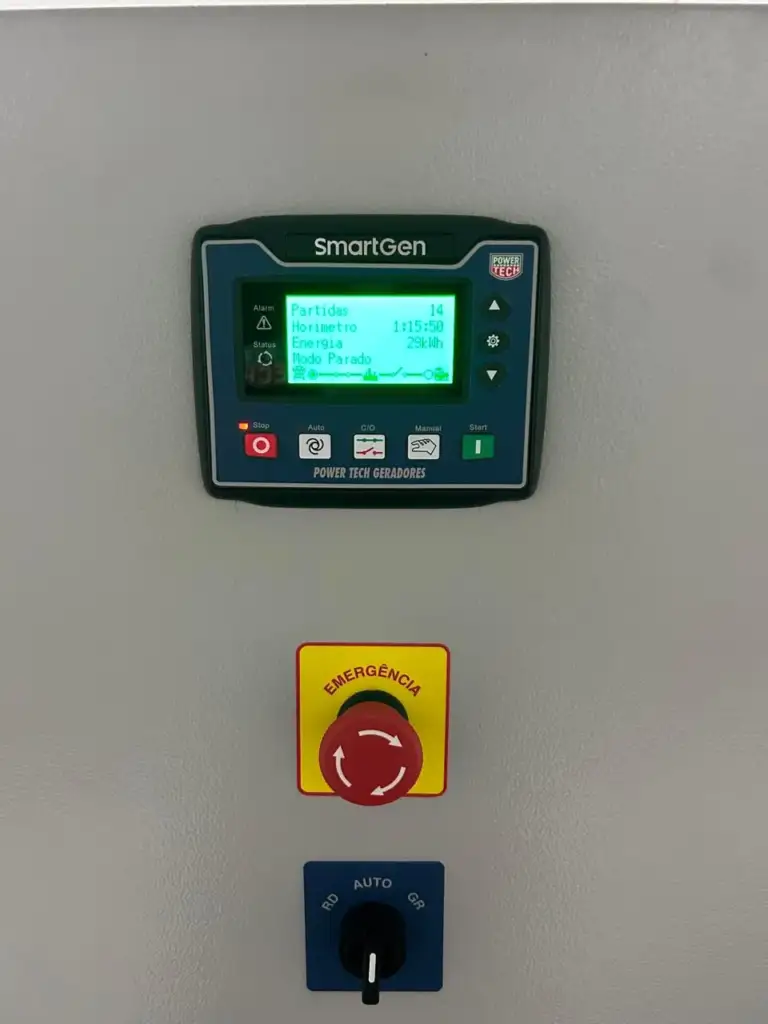

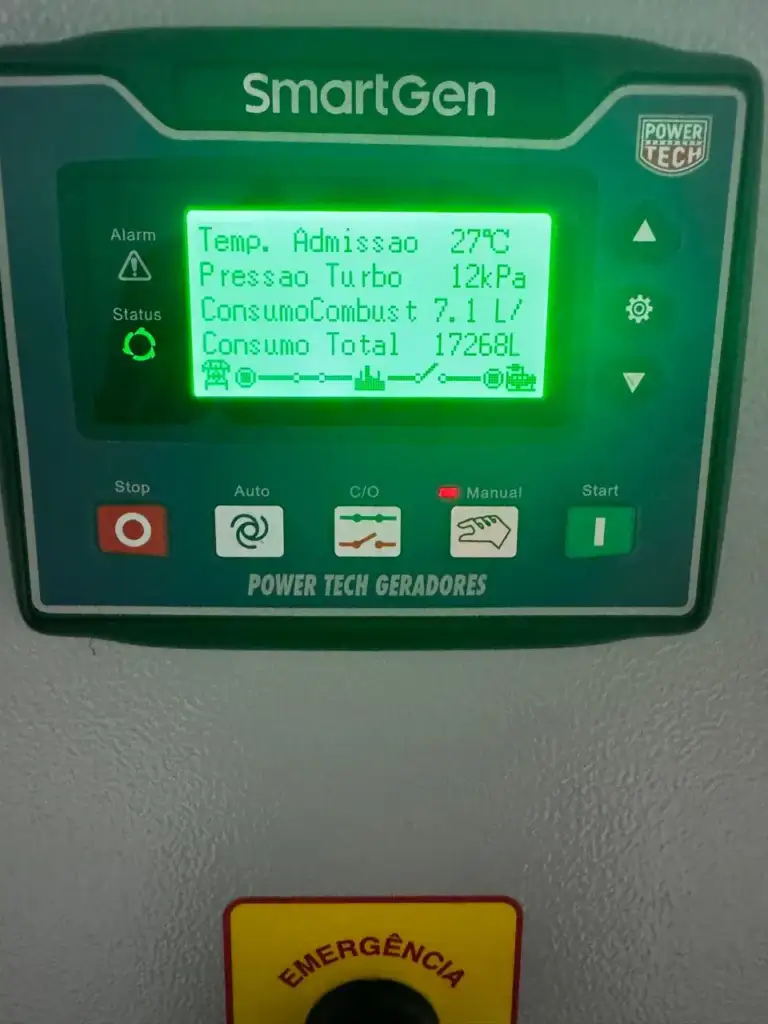

O que é USCA no gerador?

A USCA (Unidade de Supervisão de Corrente Alternada) é o módulo de comando e proteção do grupo gerador, o “cérebro” que fica no painel. Os modelos mais comuns em geradores a diesel são das linhas Deep Sea (DSE) e ComAp, além de módulos próprios de fabricantes como a Stemac.

  • Dá a partida e a parada do motor, manualmente ou de forma automática;
  • monitora a rede e o gerador: tensão, frequência, corrente e potência;
  • comanda a chave de transferência do QTA;
  • monitora o motor: pressão do óleo, temperatura, rotação e tensão da bateria;
  • protege o equipamento, desligando o gerador em caso de baixa pressão de óleo, alta temperatura, sobrevelocidade, sobrecarga e outras falhas;
  • registra alarmes e eventos, o que ajuda muito no diagnóstico;
  • programa testes automáticos, como partidas periódicas de exercício.

Qual a diferença entre QTA, USCA e chave de transferência?

USCA QTA Chave de transferência
Função Comanda e protege o gerador e dá a ordem de transferência Painel que reúne a manobra e o comando da troca de carga Dispositivo que faz fisicamente a troca rede e gerador
Onde fica No painel do grupo gerador ou no próprio QTA, conforme a instalação Quadro elétrico entre a rede, o gerador e a carga Dentro do QTA (ou sozinha, no caso da chave manual)
Se falhar O gerador não parte, desliga ou dispara alarmes A transferência não acontece ou não volta para a rede A carga não muda de fonte, ou há aquecimento e desarme

Os três trabalham juntos. Por isso trabalhamos sempre com o conjunto.

Venda e instalação

Venda e instalação de QTA, USCA e chaves de transferência

  • QTA completo, com chave contatora ou motorizada, comando e intertravamentos
  • Chaves contatoras e motorizadas, para QTA novo ou troca
  • Chaves manuais monofásicas e trifásicas
  • USCA e módulos de comando para geradores a diesel
  • Contatores, bobinas, disjuntores, relés e acessórios
  • Teste completo com simulação de falta de energia

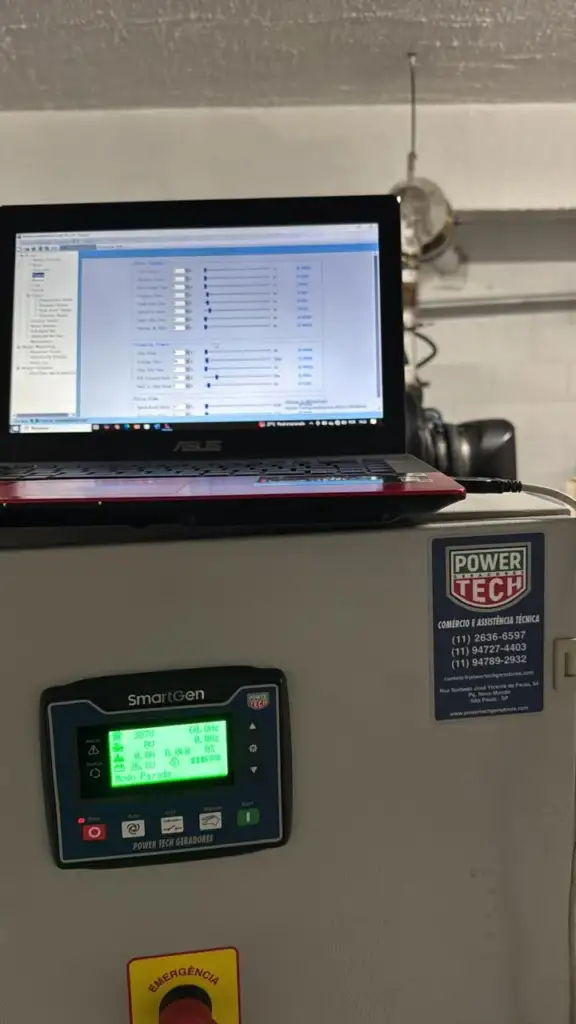

A instalação inclui o dimensionamento, a instalação do quadro, a interligação com o gerador e a rede e a parametrização da USCA. Para agilizar o orçamento, envie a potência do gerador (kVA), a tensão da rede e, se houver, uma foto do QTA e da USCA atuais.

Solicitar orçamento de venda ou instalação

Quando instalar ou trocar

  • Automatizar um gerador com partida manual, para que ele entre sozinho na falta de energia;
  • substituir USCAs antigas, descontinuadas ou danificadas por modelos atuais;
  • trocar chaves com contatos gastos, bobinas queimadas ou intertravamento com defeito;
  • migrar de chave contatora para motorizada quando a carga do prédio cresceu (verificando também se a potência do gerador ainda atende);
  • adequar a instalação quando um novo gerador é instalado.

Precisa de componentes avulsos? Veja também as peças para gerador.

Problemas mais comuns em QTA, USCA e chaves de transferência

  • Gerador não parte automaticamente na falta de energia, embora funcione no modo manual;
  • gerador liga, mas não transfere a carga para o prédio;
  • a carga não volta para a rede quando a energia retorna, ou o gerador não desliga;
  • contator não fecha ou “trepida” por bobina com defeito ou tensão de comando baixa;
  • chave motorizada travada ou sem sinalização de posição;
  • aquecimento e mau contato nos contatos e conexões de potência;
  • alarmes falsos de baixa pressão de óleo ou de alta temperatura, causados por sensores ou cabos com defeito;
  • display apagado ou USCA travada, geralmente por problemas de alimentação ou bateria;
  • parametrização incorreta de tempos de partida, transferência, retorno e arrefecimento.

Se o problema estiver no motor ou no alternador, e não no QTA, veja o conserto de geradores a diesel.

Manutenção e reparo de QTA, USCA e chaves

QTA e chaves de transferência

  • Simulação de falta de energia e teste completo de transferência e retransferência;
  • inspeção de contatores (contatos e bobinas) ou disjuntores e chaves motorizadas (mecanismo, motor e sinalização);
  • teste dos intertravamentos elétrico e mecânico;
  • reaperto e inspeção de conexões de potência;
  • limpeza interna do quadro e verificação dos tempos de transferência.

USCA

  • Leitura do histórico de alarmes e eventos;
  • conferência e ajuste de parâmetros e proteções;
  • teste dos sensores de pressão de óleo, temperatura e rotação;
  • configuração da partida periódica de exercício;
  • substituição da USCA quando o reparo não compensa.

Todos os itens verificados entram no relatório digital entregue após cada manutenção preventiva do gerador.

Com que frequência testar o QTA?

Como referência, recomendamos simular a falta de energia e testar a transferência uma vez por mês e fazer uma revisão completa do QTA, da chave de transferência e da USCA uma vez por ano, junto com a manutenção do gerador. Sempre que possível, o teste deve ser feito com a carga real do prédio e por tempo suficiente para o motor atingir a temperatura de trabalho. Lembre-se: a simulação interrompe a energia por alguns segundos, então combine o horário com os moradores ou a operação. No contrato de manutenção da Power Tech, os testes do QTA e da USCA entram nas visitas programadas. Conheça o contrato de manutenção de geradores.

Perguntas frequentes sobre QTA, USCA e chaves de transferência

O que significa QTA no gerador?

QTA significa Quadro de Transferência Automática. É o painel que troca a alimentação da rede para o gerador na falta de energia, e de volta quando ela retorna.

USCA significa Unidade de Supervisão de Corrente Alternada. É o módulo que comanda, monitora e protege o grupo gerador e dá a ordem de transferência para o QTA.

Na prática, sim. Os dois nomes são usados para o dispositivo que alterna a alimentação da carga entre a rede e o gerador. Ela pode ser manual ou automática, e as automáticas podem ser contatoras ou motorizadas.

A contatora usa contatores eletromagnéticos, é mais simples e econômica, e é indicada para pequeno e médio porte. A motorizada usa disjuntores ou uma comutadora acionados por motor, suporta correntes maiores e pode ter proteção incorporada. É indicada para cargas maiores.

A manual é mais simples e barata, mas depende de alguém no local para ligar o gerador e fazer a troca, o que pode levar minutos. A automática (QTA com USCA) faz tudo sozinha em segundos. Para condomínios com elevador, supermercados com refrigeração e qualquer carga crítica, recomendamos a automática.

Sim. Vendemos chaves de transferência manuais, contatoras e motorizadas, QTAs completos, USCAs e componentes, e também fazemos a instalação.

Sim. Instalamos o QTA com a chave de transferência adequada e a USCA, interligamos com o gerador e a rede, parametrizamos e testamos com simulação de falta de energia.

Em geral o problema está no modo de operação da USCA (ela precisa estar em “automático”), no sinal de monitoramento da rede, na parametrização ou na própria chave de transferência. Um teste de simulação de falta de energia identifica a causa.

Depende do ajuste do sistema, mas em geradores de emergência bem mantidos a transferência automática costuma acontecer em torno de 10 a 20 segundos após a falta de energia, conforme os tempos ajustados na USCA.
